Ботвовяжущий комбайн для уборки чеснока.

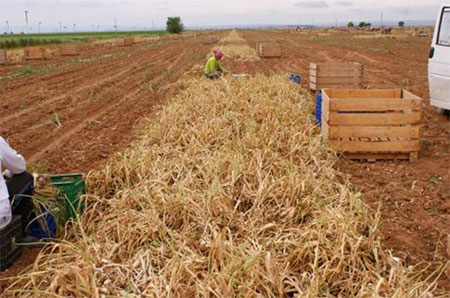

Уборку чеснока стрелкующихся форм проводят, когда начинается массовое пожелтение листьев, а нестрелкующихся форм — когда листья полягут, но не подсохнут. Убирать чеснок нужно в сухую погоду; убранный чеснок 2 — 3 дня Подсыхает прямо на участке. Если погода неблагоприятная, то убранный чеснок перевозят в крытое, хорошо проветриваемое помещение и сушат там в течение 7 - 10 дней, после чего листья отрезают, оставляя шейку луковицы длиной 2 — 3 см. Подсыхание шейки хорошо предохраняет сочные зубки луковицы от проникновения болезнетворных грибов и бактерий. Согласно ГОСТ 7977-67 сырье чеснока должно состоять из вызревших, сухих, чистых, здоровых, цельных луковиц с короткими сухими корешками, с хорошо подсохшими верхними чешуями, с подсушенной шейкой и обрезанными листьями длиной не более 5 см или обрезанной стрелкой длиной не более 1 см. Для нестрелкующихся сортов допускается отпадание 1 - 2 зубков без нарушения общее чешуи. Размер луковиц по наибольшему поперечному диаметру дол жен быть не менее 2,5 см. Масса луковиц многозубковых стрелкующихся сортов без 3 - 5 зубков, отпавших от общего донца и находящихся под общей чешуей, должна составлять не более 4%. Масса здоровых зубков, отпавших от общего донца, должна быть не более 1%.

Сроки и оперативность проведения уборки чеснока значительно влияют на качество продукции и пригодность ее к хранению. Уборку проводят в сухую солнечную погоду в сжатые сроки за 7-10 дней. Стрелкующий чеснок начинают собирать при пожелтении нижних листьев и подсыхании кроющих оболочек луковиц, растрескивании оберток соцветия. Нестрелкующие сорта чеснока начинают собирать при массовом пожелтении нижних листьев и начале полегания ложных стеблей. Промедление с началом сбора, особенно во влажном грунте, приводит к растрескиванию покрывных оболочек луковиц, увеличению потерь, ухудшению товарных показателей. Луковицы с нарушенными оболочками непригодны к длительному хранению, распадаются на отдельные зубки.

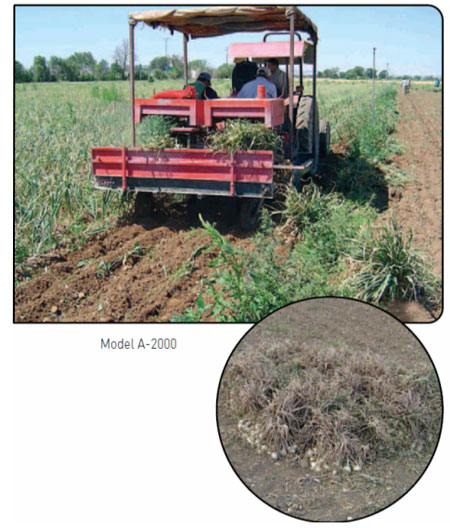

Ботвовяжущий комбайн собирает чеснок и вяжет его в пучки, сохраняя ботву, и выгружает их в ряд на поле. Если погода хорошая, то пучки оставляют на поле на несколько дней для просушки. Ботва защищает чеснок и предохраняет его от попадания прямых солнечных лучей, а также гарантирует его хранение на протяжении 6-8 месяцев (в зависимости от сорта). Затем его везут на склад на хранение либо обрезают ботву прямо на поле и затем отправляют на склад для дальнейшей обработки. По мере продажи чеснок в пучках обрезается и обрабатывается (чистка, обрезание корней, упаковка). Эта машина рекомендуется для начинающего производителя, а также при отсутствии хорошей холодильной камеры для хранения чеснока. Есть однорядная (производительность 1-1,5 га/день) и двухрядная (2-2,5 га/день) модели.

Машины могут производить уборку двустрочного ряда при максимальном расстоянии 15 см между строкой и строкой. При этом необходимо поставить более широкий лемех для подрезания корней так чтобы он мог захватить двойной ряд.

Стандартная комплектация

• Трехточечная навеска Кат II.
• Привод через карданный вал от В.О.М. трактора и с помощью гидромоторов.
• Механическая регулировка глубины работы подкапывающего лемеха.
• Независимая гидрорегулировка ботвоподъемников.
• Подача чеснока по ременному транспортеру-элеватору.
• Система очистки от грунта и примесей с помощью вибрации.
• Автоматический ботвовяжущий аппарат.
• Выгрузка связанных пучков по гидравлической ленте-транспортеру.
• Управление машиной одним или двумя операторома (один или 2-х рядный комбайн соответственно).

Дополнительная комплектация

• Доп.смещение ботвоподъемников (до 70 см).
• Гидрорегулировка подкапывающего лемеха.
• Гидрорегулировка элеваторного транспортера.

Технические характеристики

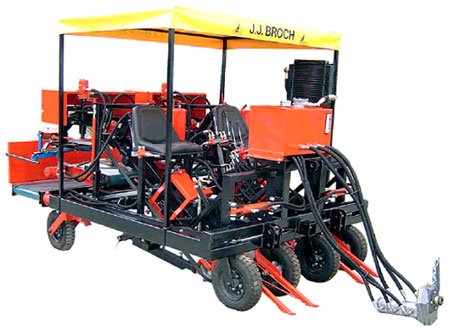

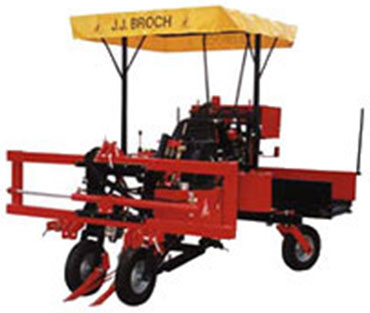

Уборка чеснока в пучки J J BROCH

Высокая эффективность и производительность.

Прицепной уборочный комбайн вытягивает чеснок со стеблем из почвы, очищает растения от остатков грунта, вяжет их в пучки, сохраняя ботву для лучшего хранения чеснока, и выгружает пучки валком для более эффективного последующего сбора.

	А. Гидравлический привод Все рабочие органы комбайна приводятся в движение с помощью гидромоторов через В.О.М. трактора.
	В. Ботвоподниматель Во время движения машины двухвилочный ботводниматель формирует ботву в пучок и направляет его на ременной транспортер-элеватор. Элеватор захватывает чеснок за ботву, аккуратно, без повреждений, вытягивает его из почвы и подает в отделитель ботвы. Ботвоподниматель регулируется гидравлическим способом.
	С. Подкапывающий передний лемех Лемех отделяет растение от корневой системы и слегка приподнимает его для захвата элеваторной системой. Положение и глубина работы лемеха регулируются.
	Д. Ременной транспортер-элеватор и очистка. Во    время   подъема   чеснока   по   транспортеру,    приводимому    в   движение ! гидромоторами,  вибрационная система очищает растения от остатков  грунта, сохраняя ботву для лучшего хранения собранного чеснока.
	Е. Аппарат для вязки пучков. Аппарат формирует пучки и связывает их за ботву на необходимой высоте для более эффективного последующего сбора и обработки. Высота вязки, сила зажима пучка и его размер легко регулируются.
	Ф. Лента–транспортер для выгрузки. Задний транспортер, приводимый в движение оператором (или же работающий в  непрерывном режиме), выгружает связанные пучки на землю в вертикальном положении так, что головки чеснока остаются прикрытыми зелеными стеблями. Низкое положение транспортера по отношению к земле.

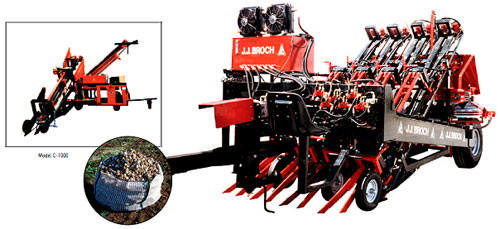

Ботвоотделяющий комбайн для уборки чеснока

Стандартная комплектакция

• Трехточечная навеска Кат. II.
• Привод с помощью гидромоторов через карданный вал от В.О.М. трактора.
• Независимая гидрорегулировка ботвоподъемников.
• Гидравлическая регулировка глубины работы подкапывающего лемеха.
• Подъем чеснока по ременному транспортеру-элеватору.
• Система очистки от грунта с помощью вибрации.
• Регулировка высоты среза ботвы.
• Боковая выгрузка по прорезиненной ленте-транспортеру.
• Система Non stop: Уборка — отделение ботвы — выгрузка в контейнер.
• Управление машины одним оператором.

Технические характеристики

Высокая эффективность и производительность. Механизированный способ уборки чеснока позволяет значительно повысить производительность труда, существенно сэкономить затраты и сроки сбора, гарантируя при этом качественную уборку урожая.

Принцип работы машины следующий: комбайн извлекает чеснок со стеблем из почвы, очищает растение от остатков грунта, отделяет ботву от луковицы и выгружает срезанные головки в плодосборочный мешок.

	А. Гидравлический привод Все   рабочие   органы   комбайна   приводятся   в   движение   с   помощью гидромоторов через В.О.М.трактора.
	В. Ботвоподниматель Во время движения машины двухвилочный ботводниматель формирует ботву в пучок и направляет его на ременной транспортер-элеватор. Элеватор захватывает чеснок за ботву, вытягивает из почвы и подает в отделитель ботвы.
	С. Подкапывающий передний лемех Лемех отделяет растение от корневой системы и слегка приподнимает его для последующего захвата элеваторной системой. Положение и глубина работы лемеха регулируются гидравлическим способом.
	Д. Ременной транспортер-элеватор и очистка Во    время   подъема   чеснока   по   транспортеру,    приводимому    в   движение гидромоторами, вибрационная система очищает растение от остатков грунта.
	Е. Ботвоотделяющий механизм Зубчатый дисковый нож с высокой частотой вращения отделяет ботву от луковицы на необходимой высоте (высота среза регулируется) и подает чеснок на транспортер для последующей выгрузки в контейнер.
	Ф. Лента–транспортер для выгрузки. Стержневой ступенчатый транспортер производит дополнительную очистку головок чеснока от грунта и примесей и аккуратно, без повреждений опускает их в прикрепленный плодосборочный мешок.

Ботворежущий комбайн обрезает ботву на необходимой высоте и укладывает обрезанный чеснок в мешки , которые потом перевозятся на склад, на просушку и хранение. Это машина используется только в том случае если есть в наличии холодильная камера. Есть модели однорядная (1,5-2 га/день) и 4-х рядная (3,5-4 га/день). На начальном этапе рекомендуется 1 рядная.

Машины могут производить уборку двустрочного ряда при максимальном расстоянии 15 см между строкой и строкой. При этом необходимо поставить более широкий лемех для подрезания корней так чтобы он мог захватить двойной ряд.
